一、產品概述

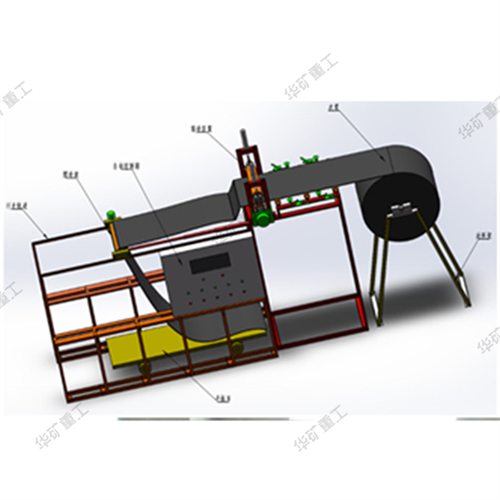

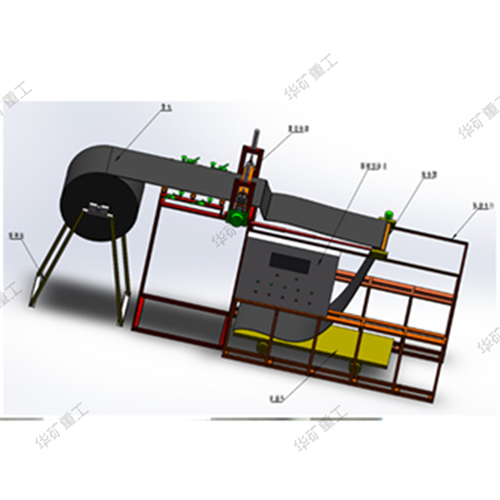

本疊帶機分四大部分組成，一是自動控制系統，對疊帶往復式運動進行自動控制。二是放料架，將皮帶放置在放料架上，中間有一軸可以旋轉。三是驅動部分，由兩個輥?zhàn)釉陔姍C(jī)的帶動下旋轉。四是擺動架，擺動架在自動控制下作自動往復運動，把皮帶疊放在平板車上。
煤礦井下使用的鋼絲繩皮帶在更換時，需要在地面將成卷的皮帶疊放于平板車上，以便運輸和下井。每卷皮帶重10噸以上，人工疊帶不僅耗費大量的人力，而且疊帶效率低，同時存在較大的安全隱患。

二、工作原理

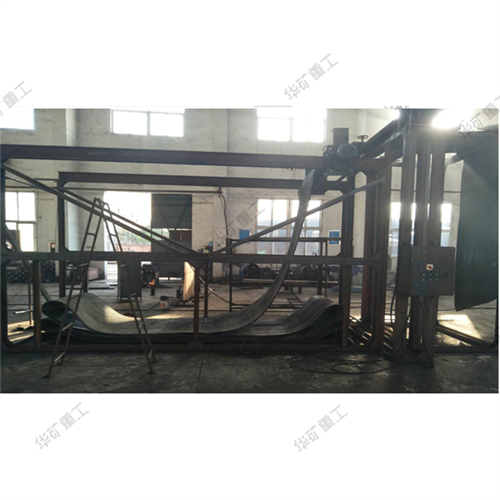

把要疊的皮帶用行車吊到放料架上，將皮帶頭從驅動裝置的兩個輥?zhàn)舆@間穿過，調整驅動架子上的兩個手輪壓緊皮帶，啟動驅動電機，皮帶開始運行，將皮帶穿過擺動裝置上的擺動輥，啟動擺動電機，讓擺動架在行走軌道上做往復運動，這樣就可以來回疊皮帶。同時驅動裝置上有四個可調防偏裝置，用來調整皮帶防止跑偏。擺動裝置上安裝有兩根伸縮桿，防止皮帶下垂。擺動電機用變頻器控制，用來調整擺動速度。

三、效益分析

1、本機實現設備自動疊帶，操作人員在疊帶過程中不直接接觸運動中的皮帶，安全性好，設備使用起來安全可靠。
2、原來人工疊帶需15-16人，每天可以疊二車皮帶，現在每天只需兩人操作，可以輕松疊四車皮帶，疊帶效率是原來人工的16倍，大大提高了工作效率，減輕工人的勞動強度。
